Principales componentes del sistema de ultrasonido
•Transductor-

transforma energía eléctrica en energía acústica y viceversa

2

•Pulser and Beam former –

crea y controla las senales eléctricas enviadas al transductor. Determina la amplitud, PRP,PRF.

3

•Receiver- transforma las:

señales eléctricas del transductor (producidas por los ecos) en una forma que puedan ser demostradas.

4

•Display- presenta la

información procesada (CRT, Monitor, TV)

5

•Storage- procesa las:

las imágenes para que sean almacenadas. Video, papel, CD

6

•Master Synchronizer-

organiza y mantiene el tiempo en la interacción de los componentes del sistema.

7

Pulser
•Transducer Output (Power) (4)

Se - cambia - bajo - en

  • –Se puede ajustar el voltage eléctrico del pulso entre 0 a 500 voltios.
    –cambia la brillantez en la imágen completa
    –bajo voltage produce suave vibración del PZT y produce una onda débil. Los ecos son débiles y la imagen se ve oscura.
    –en sistemas modernos la medida del output aparece en el monitor como; Thermal Index (TI) y Mechanical Index (MI)
8

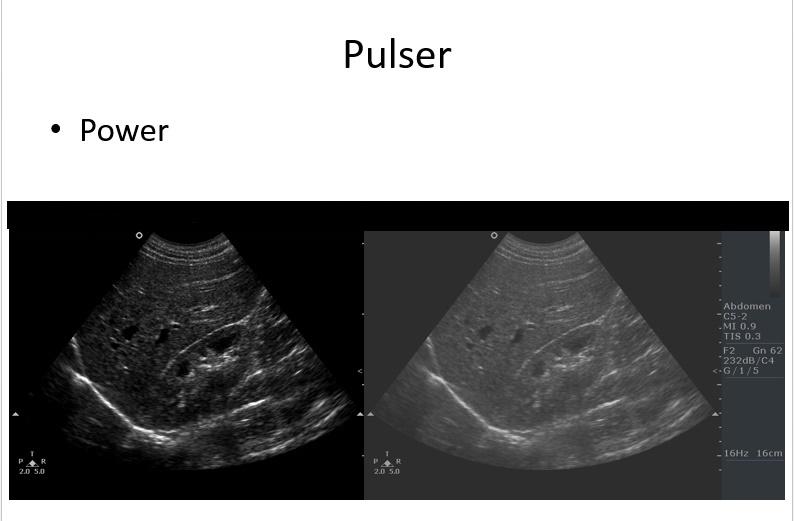

Pulser (imagen)

card image
9

Pulser
•Transducer Output (Power)

Ajustable: ______

¿Cuánto valor se utiliza?

–Ajustable : Sí
•Se utiliza el valor mínimo, que permita crear una imagen de calidad

10

Pulser
•Transducer Output (Power)

–Signal-to-noise ratio comparación de–

señales buenas y ruidos contaminantes.

11

Pulser
•Transducer Output (Power)

•Cuando el Signal-to-noise ratio es alto-

la señal es más fuerte que el ruido y la calidad de la imagen aumenta.

12

Pulser
•Transducer Output (Power)

•Cuando el Signal-to-noise ratio es bajo-

la señal es más débil que el ruido y la calidad de la imagen disminuye.

13

Pulser
•Transducer Output (Power)
–Signal-to-noise ratio
•Cuando el Power está a un nivel bajo-

el “noise” aumenta y degrada la imagen.

14

Cuando el sonografista aumenta el Power;

el Signal-to-noise ratio:

aumenta y a la calidad de la imagen también imagen.

15

–Power es el único que mejora el

Signal-to-noise ratio,

16

Pulser

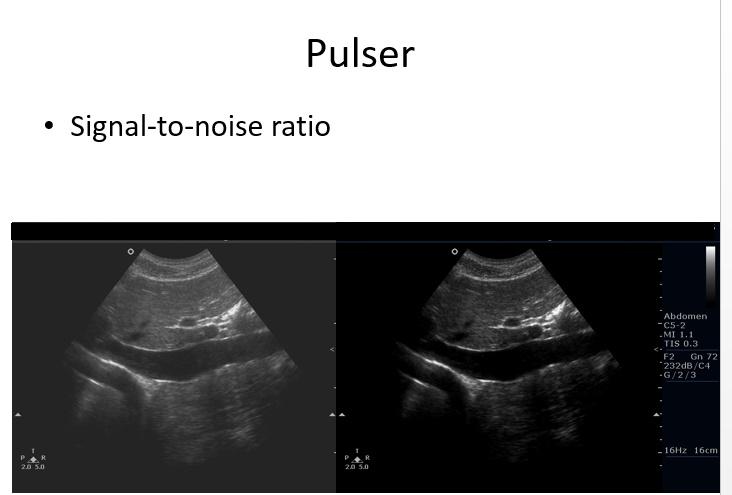

•Signal-to-noise ratio (imagen)

card image
17

Beam Former
•funciona durante

la transmisión y recepción de “ARRAY” transducer.

18

Beam Former

• recibe las señales eléctricas del:

Pulser y las distribuye a los PZT

19

Beam Former

•durante la recepción-

establece el tiempo correcto de espera (TIME DELAY) usado para el “dinamic receiving focusing”

20

Beam Former

•ajusta el:

voltage de la señal enviada a los cristales para reducir el “lobe artifact”, éste proceso se llama apodización.

21

Apodización es

el proceso para reducir el “lobe artifact" mediante el cambio al voltaje de los cristales laterales del PZT.

22

Beam Former
–Digital beam former
•se modifica-

a través de software

23

Beam Former
–Digital beam former

•son estables, no tiene -

partes mecánicas que fallen en calibración

24

Beam Former
–Digital beam former

•versátiles, capaces de -

usar transductores con amplio range de frecuencia

25

Beam Former
–Digital beam former

–Switch
•protege los-

componentes del receiver de aquellas señales eléctricas fuertes creadas por el Pulser

26

Beam Former
–Digital beam former

–Switch

•dirige las -

señales eléctricas del transductor a los distintos componentes del sistema de ultrasonido.

27

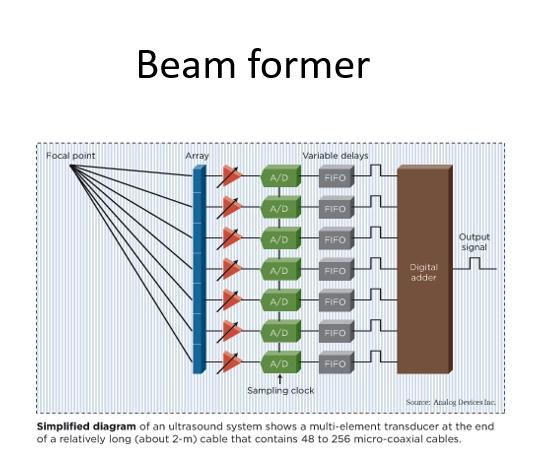

Beam Former

card image
